TSMC（TSM）徹底解説 — AIチップを「実際に作る」世界最大の半導体工場

米国株

本記事は特定の銘柄の売買を推奨するものではありません。投資判断はご自身の責任でお願いいたします。記載する数値は取得時点のものであり、最新の状況とは異なる場合があります。

📍 銘柄マップの位置：AIデータセンター銘柄マップ — 「製造・ファウンドリ」レイヤー

この会社をひとことで

  • NVIDIAやAMDがチップの「設計図」を描く会社だとすれば、TSMCはその設計図を実際のシリコンチップに焼き付ける「世界最大の精密工場」。
  • AIデータセンターに使われるGPU、カスタムASIC、ネットワークチップ、サーバーCPUの大半がTSMCの工場で作られている。
  • TSMCが詰まるとAIチップは増えない — サプライチェーンの最上流に位置する「製造のボトルネック」。

サマリー

項目内容
正式名称Taiwan Semiconductor Manufacturing Company Limited
ティッカーNYSE: TSM / TWSE: 2330
本社台湾・新竹（Hsinchu Science Park）
設立1987年
CEOC.C. Wei（会長兼任）
従業員数約90,000人（2025年末）
事業内容半導体受託製造（ファウンドリ）
時価総額約US$1.98兆（2026年6月18日時点）
直近売上（2025年通期）NT$3兆8,090億（約US$1,190億）
AIとの関係GPU/ASIC/CPUの製造、CoWoS先端パッケージ

なぜこの会社を見るのか

当サイトではNVIDIA、AMD、Broadcom、Marvellの記事を公開している。これらは全員「チップを設計する会社（ファブレス）」だが、設計図だけではチップは動かない。設計を実際のシリコンに変える工場が必要で、その工場を持っているのがTSMCだ。

つまり、AIデータセンターの記事を読んでいくと、最終的に「で、誰が作ってるの？」という問いにぶつかる。その答えがTSMCである。

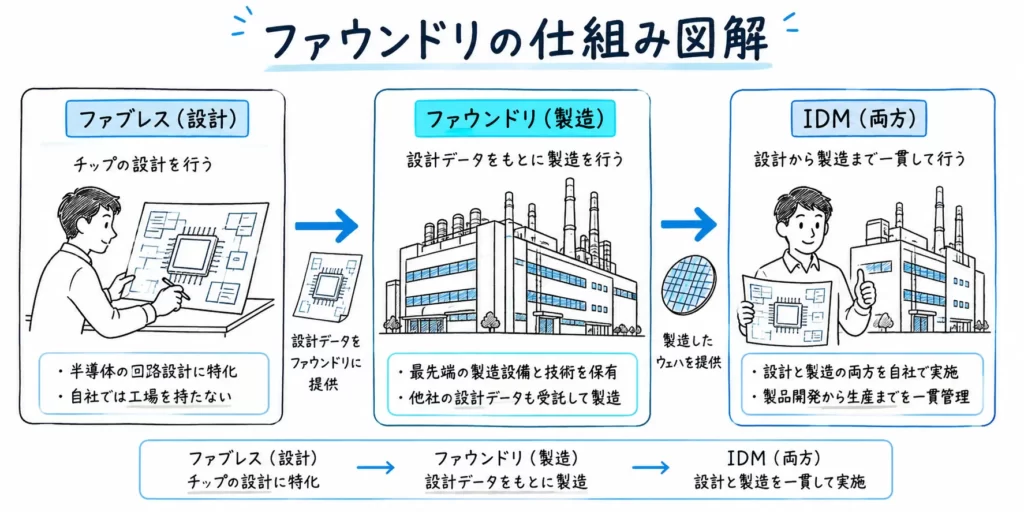

ファウンドリとは何か — なぜNVIDIAは自分で作らないのか

半導体の世界には3つの立場がある：

立場例料理でたとえると
ファブレス（設計専業）NVIDIA、AMD、Broadcom、Marvellレシピを書く料理研究家
ファウンドリ（製造専業）TSMC、Samsung Foundryレシピ通りに大量生産できる巨大キッチン
IDM（設計＋製造）Intel、Samsung（一部）レシピも書くし、自分のキッチンも持つ

NVIDIAやAMDが自分で作らない理由はシンプルだ。最先端の半導体工場を建てるには数兆円の投資が必要で、しかも2〜3年で次の世代に移らなければならない。設計だけに集中したほうが、限られた資金と人材を「世界最高のチップを考える」ことに注ぎ込める。

TSMCの発明は、1987年に創業者のMorris Changが「自分では製品を売らず、顧客と競合しない製造専業」というビジネスモデルを確立したことにある。顧客の設計図を預かっても横取りしないという信頼が、NVIDIA・Apple・AMDなど世界中のファブレス企業を引きつけた。

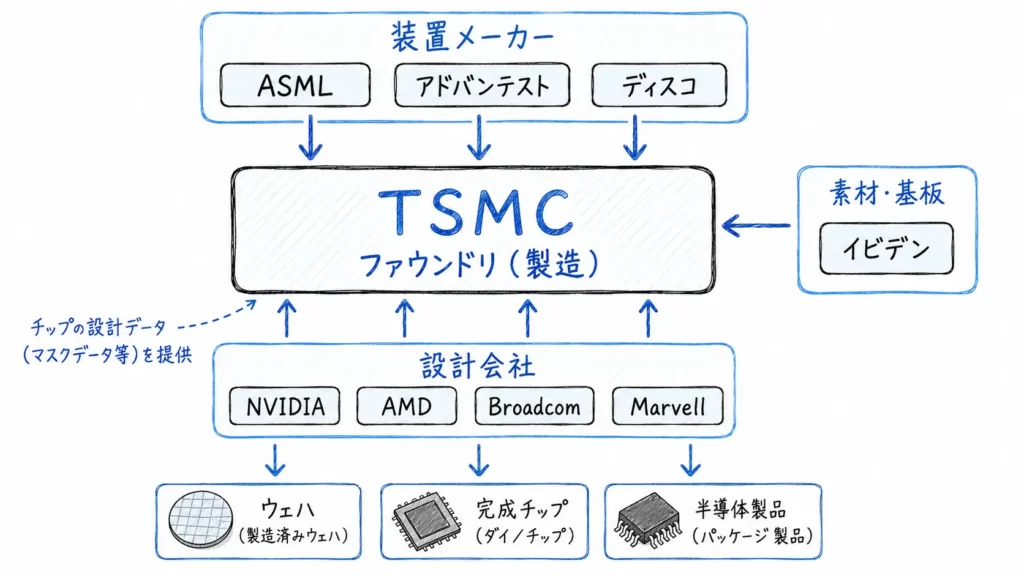

サプライチェーン上の位置

方向関係企業・記事リンク
TSMCの顧客（設計を持ち込む側）AI GPU製造を委託NVIDIA
TSMCの顧客CPU/GPU製造を委託AMD
TSMCの顧客カスタムASIC・ネットワーク製造を委託Broadcom
TSMCの顧客カスタムASIC・光DSP製造を委託Marvell
HBMを供給しCoWoSで接続GPUと一緒にパッケージされるMicron
製造したチップを検査後工程で品質保証アドバンテスト
ウェーハの切断・研削製造後の加工ディスコ
パッケージ基板を供給CoWoS等の基板イビデン
露光装置を供給TSMCの製造に不可欠な装置ASML

TSMCは「設計する会社」と「装置・素材を供給する会社」の間に立つ、サプライチェーンの結節点だ。

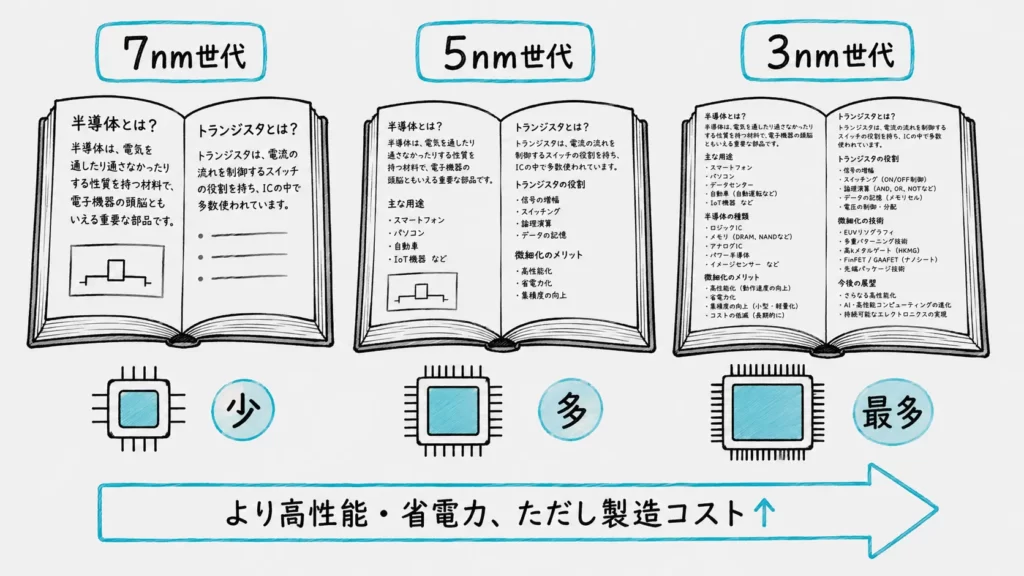

3nm・5nmとは何か — プロセスノードの初心者ガイド

「3nm」「5nm」という数字を聞くと「チップの中の線が3ナノメートル」と思いがちだが、実際には製造世代の名前に近い。

たとえ話で説明すると、プロセスノードは「どれだけ小さな字で印刷できるか」の世代名だ。5nm世代は「かなり小さな字で印刷できる」、3nm世代は「さらに小さな字で印刷できる」。小さな字で印刷できると、同じ面積のチップにもっと多くのトランジスタ（スイッチ）を詰め込める。結果として、性能が上がったり消費電力が下がったりする。

ただし、字が小さくなるほど印刷は難しくなる。工場の設備投資もコストも跳ね上がる。だから最先端を量産できる会社は限られる。

TSMCの2025年の売上構成を見ると：

ノード売上比率主なユーザー
3nm24%最新スマホチップ、次世代AI GPU
5nm36%AI GPU（H100等）、サーバーCPU
7nm14%ネットワークチップ、前世代GPU
7nm以下合計74%← 売上の4分の3が先端ノード

（出典：TSMC 2025 Form 20-F）

AI需要が伸びるほど先端ノードの比率が上がる構造だ。

CoWoSとは何か — AIチップのボトルネック

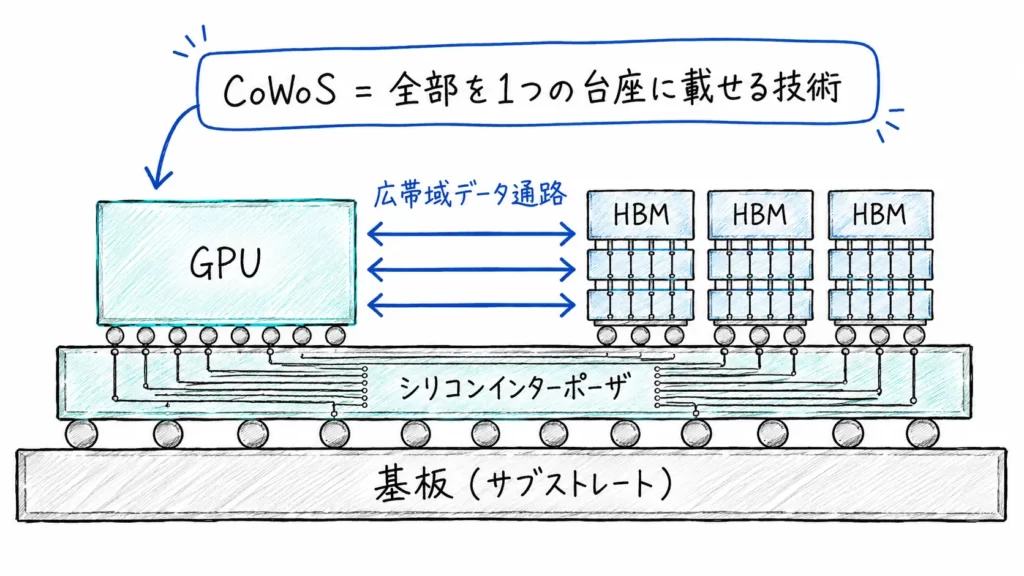

CoWoS（Chip on Wafer on Substrate）は、GPUとHBM（広帯域メモリ）を同じ台座の上に並べて、太い道路でつなぐ技術だ。

なぜ必要か？ AI GPUは猛烈な量のデータを読み書きする。GPU本体とメモリが離れていると、データの往復に時間がかかり、GPUが「待ち」の状態になる。CoWoSは両者を至近距離に配置し、幅広いデータ通路で接続することで、この問題を解消する。

NVIDIAのH100やB200、AMDのMI300といったAIチップは全てこのCoWoS技術（またはその派生）を使っている。しかしCoWoSの製造能力には限りがあり、AI需要の急増に対して供給が追いつかない時期がある。これが「CoWoSがボトルネック」と言われる理由だ。

TSMC公式ページでは、CoWoS-Sがシリコンインターポーザ上にロジックチップレットとHBMキューブを搭載するAI/スーパーコンピューティング向け技術と説明されている。

事業構造 — HPCが売上の6割

TSMCの売上をプラットフォーム別に見ると、HPC（High Performance Computing）が急拡大している。HPCにはAI GPU、カスタムASIC、サーバーCPU、ネットワークチップ、FPGAが含まれる。

年度HPCスマートフォンIoT自動車その他
202343%38%8%6%5%
202451%35%6%5%3%
202558%29%5%5%3%
2026 Q161%26%6%4%3%

（出典：TSMC 2025 Form 20-F、2026 Q1 Presentation）

2023年のTSMCは「スマホとHPCが半々」だったが、わずか2年で「HPCが6割」に変化した。これはAI需要の直接的な証拠であり、TSMCの成長ストーリーの核である。

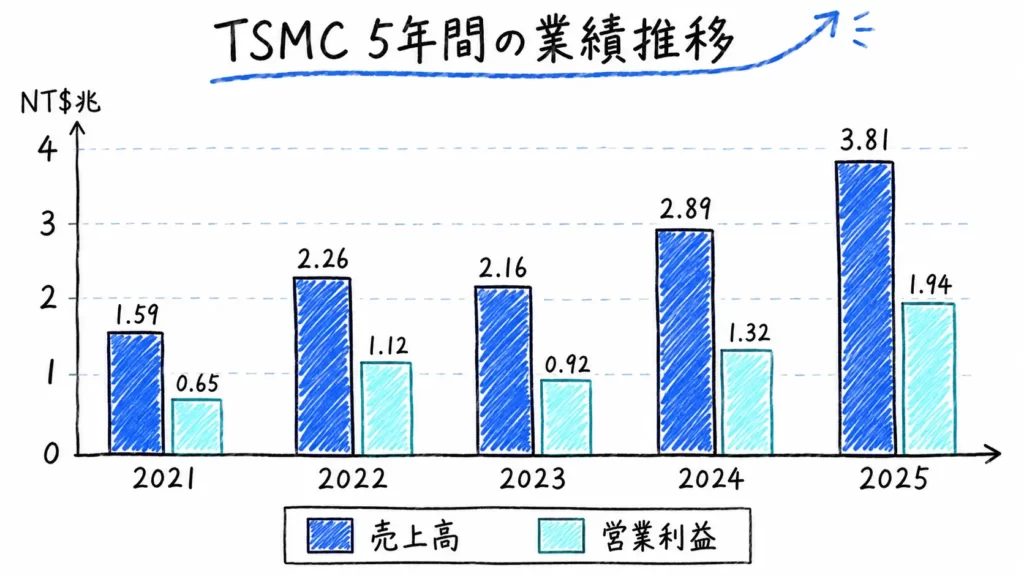

業績推移

年度売上高（NT$bn）営業利益（NT$bn）純利益（NT$bn）EPS（NT$）粗利率営業利益率
20211,58765059723.0151.6%40.9%
20222,2641,1211,01739.2059.6%49.5%
20232,16292183932.3454.4%42.6%
20242,8941,3221,17345.2556.1%45.7%
20253,8091,9361,71866.2659.9%50.8%

（出典：TSMC Annual Report 2021-2025。TIFRSベース）

読み方：

  • 2023年は半導体在庫調整で売上・利益が減少（スマホ・PC需要の落ち込み）
  • 2024年からAI/HPC需要と3nm量産で回復
  • 2025年は過去最高。売上は前年比+31.6%、営業利益率が50%超え

注記：SEC 20-Fでは純利益NT$1,697.60bn、希薄化EPS NT$65.47と若干異なる（会計基準の差）。本記事はTSMC公式IRのTIFRSベースで統一する。

直近決算（2026年Q1）と見通し

項目2026年Q1前年同期比
売上高NT$1,134bn / US$35.9bn+35.1%
純利益NT$572bn+58.3%
EPSNT$22.08+58.3%
粗利率66.2%+7.4pt
営業利益率58.1%+9.6pt

（出典：TSMC 2026 Q1 Earnings Release）

2026年Q2ガイダンス：

  • 売上：US$39.0〜40.2bn
  • 粗利率：65.5〜67.5%
  • 営業利益率：56.5〜58.5%

2026年通期では、USドルベース売上が30%超の増加を見込む（2026 Q1 Presentation）。

月次売上（2026年1〜5月累計）はNT$1兆9,618億、前年比+30.0%（未監査、TSMC Monthly Revenue）。

財務状況

項目2025年末 / 2025年通期
総資産NT$7兆9,328億
株主資本NT$5兆3,550億
現金及び同等物NT$2兆7,679億
長期債務NT$1兆330億
営業CFNT$2兆2,750億
設備投資NT$1兆2,724億（US$409億）
2026年設備投資計画US$520〜560億

（出典：TSMC 2025 Form 20-F）

特徴：

  • 設備投資が巨大。2026年計画のUS$520〜560億は、日本円で約8兆円規模
  • それでも営業CF（NT$2.3兆）が設備投資（NT$1.3兆）を大きく上回る
  • 有利子負債は相対的に小さく、財務体質は健全
  • 主な投資対象：2nm、3nm、5nm、先端パッケージ（CoWoS等）、R&D

バリュエーション

指標数値備考
ADR株価US$462.122026年6月18日終値
時価総額US$1.98兆—
PER（実績）33.1倍—
Forward PER23.1倍予想EPSベース
PBR10.7倍—
配当利回り0.60%ADRベース
52週レンジUS$206〜465—

（出典：StockAnalysis、2026年6月18日終値、6月21日最終確認。市場データ）

Forward PER 23倍は、2026年の利益成長（30%超増収＋利益率拡大）を織り込んだ水準。実績PER 33倍は高く見えるが、成長率を考慮すると半導体大手の中では極端に割高とは言いにくい。ただし景気後退や需要減速時には株価のボラティリティが大きい。

注：TSM ADR 1単位 = 台湾普通株5株相当（MarketWatch報道）。ADR株価と台湾株価を直接比較する際は換算が必要。

競合比較 — なぜTSMCだけが圧倒的なのか

企業ポジションTSMCとの差
Samsung FoundryGAA先行、メモリとの統合先端ロジックの歩留まり・顧客獲得でTSMCに差。外部顧客はGalaxy以外が限定的
Intel Foundry18A/RibbonFET、米国政府支援外部顧客獲得はまだ立ち上げ途上。IDM転換の途中
SMIC中国内需、政府支援EUV制約により最先端AIチップの製造は困難

ファウンドリ市場シェアは、TrendForce推計でTSMCが約70%（2025年Q2）。Samsung Foundryが10%台半ば、Intelが数%とされる（報道値）。

TSMCが独走する理由：

  1. 歩留まり（yield）の蓄積 — 何十年もの量産経験で、同じ設計でもTSMCで作ると良品率が高い
  2. EUV経験 — 最先端の露光装置（ASML製）を最も多く、最も早くから使っている
  3. エコシステム — EDA（設計ツール）、IP、パッケージングまで顧客が使いやすい環境
  4. 信頼 — 顧客の設計図を自社製品に転用しない

海外工場 — 地政学リスクへの対応

拠点内容ノード
アリゾナ（米国）第1fab：2024年Q4に4nm高量産。第2fab：3nm以上。第3fab建設開始4nm/3nm以上
熊本 / JASM（日本）第1fab：2024年末量産開始。第2fab建設中6/7nm〜28/40nm、将来3nm
ドレスデン / ESMC（ドイツ）自動車・産業向け特殊技術fab28/22nm、16/12nm

（出典：TSMC 2025 Annual Report）

台湾への集中を和らげる分散戦略だが、最先端の量産の中心は依然として台湾。海外工場は台湾より製造コストが高くなりやすい。

リスク・注意点

リスク内容
台湾地政学最先端製造が台湾に集中。中国との緊張が最大の構造リスク
顧客集中Apple、NVIDIA等の大口顧客に依存（公式には顧客名別売上を限定開示）
設備投資の重さ2026年計画US$520〜560億。需要減速時は固定費負担が重い
CoWoS供給制約AI需要に対して先端パッケージ能力が追いつかないリスク
為替売上はUSドル影響大、コストはNT$。NT$高は利益率に不利
競合追い上げSamsung/Intelが政府支援で巻き返す可能性（長期視点）
海外fabのコスト増分散はリスク低減に有効だが利益率圧迫要因

まとめと関連する探索ログ

TSMCは、AIデータセンターのサプライチェーンにおいて「設計を実物に変える」唯一無二の製造基盤だ。HPC売上比率58%（2025年）→61%（2026年Q1）という数字が、AI需要の取り込みを直接示している。粗利率66%、営業利益率58%という高収益性は、先端ノードの寡占的地位から来ている。

ただし、この強さと台湾集中リスクは表裏一体。長期投資で見る場合は地政学シナリオの変化を常にウォッチする必要がある。

  • サプライチェーン下流（TSMCの顧客）： NVIDIA — TSMCで製造されるAI GPUの最大手
  • サプライチェーン下流： Broadcom — カスタムASIC・ネットワークチップをTSMCで製造
  • 同レイヤー比較： Samsung Foundry / Intel Foundry — ファウンドリ市場で追う側
  • 関連テーマ： CPU/GPU/ASIC解説 — TSMCが作るチップの種類を理解する
